Manyetik akış ölçerlerin yerine ultrasonik akış ölçerler kullanılabilir mi?

0

BEĞENDİM

ABONE OL

News

0

Endress+Hauser’in üçüncü nesil Prosonic Flow P500 ultrasonik akış ölçeri, patentli FlowDC teknolojisiyle kağıt hamuru uygulamalarında boru dışından güvenilir akış ölçümü gerçekleştiriyor. Arctic Paper tesisinde yapılan testlerde %4,5 hamur konsantrasyonunda dahi manyetik akış ölçerlerle uyumlu sonuçlar elde eden sistem, üretimi durdurmadan ölçüm yapabilme avantajıyla proseslere yeni bir esneklik kazandırıyor.

Endress+Hauser’in üçüncü nesil kelepçeli akustik akış ölçeri Prosonic Flow P500, patentli çift yol teknolojisi sayesinde kağıt endüstrisinde ölçüm için yeni bir soluk getiriyor. Ürün, zorlu kağıt hamuru uygulamalarında bile akışı hat dışından ölçme imkanı sunuyor. Arctic Paper tesisinde yapılan test uygulamalarında %4,5’e kadar olan hamur konsantrasyonlarında başarılı sonuçlar alındı. Yani sorunun başlıktaki sorunun cevabı: Evet!

Prosonic ile ultrasonik akış ölçümün temelinde patentli FlowDC (Flow Disturbance Compensation) fonksiyonu yer alıyor. Bu teknoloji, borunun içinden geçen akışı aşağı yönde ölçen bir sensör çifti kullanıyor ve ölçüm yolunu düz hat boyunca sadece 2xD’ye kadar kısaltabiliyor. Bu da ölçüm noktasından sonra borunun yön değiştirebilmesine olanak tanıyor ve uygun montaj noktası bulmayı kolaylaştırıyor. Konvansiyonel kelepçeli sistemlerde normalde 15xD düz boru mesafesi gerekir. Ayrıca iki ölçüm yolunun kullanılması açısal hatayı da ortadan kaldırıyor ve daha zorlu ve yeni uygulama alanlarının önünü açıyor.

ENDRESS+HAUSER PULP&PAPER İŞ GELIŞTIRME MÜDÜRÜ ULF JOHANSSON ŞÖYLE DIYOR:
“Ultrasonik akış ölçeri, manyetik akış ölçerlerimizin karşılaştırmalı ölçümleri için kullanacağız.”

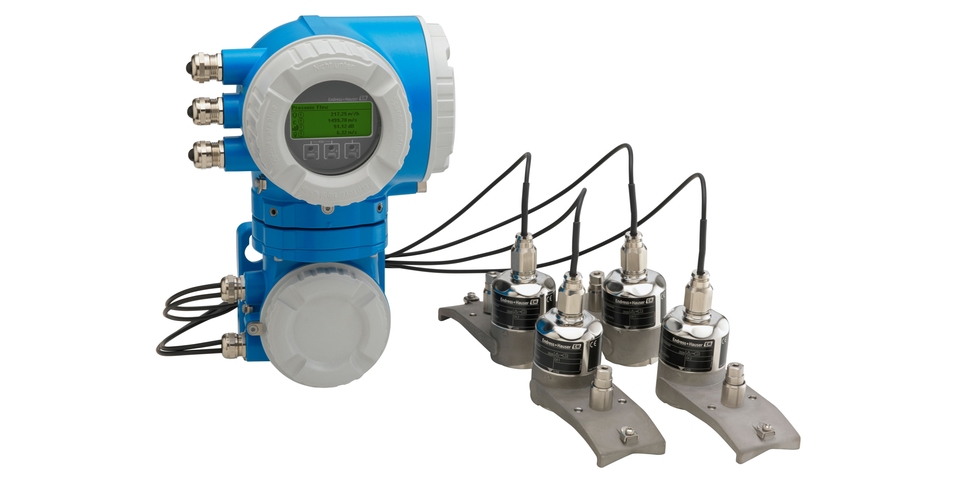

Prosonic Flow P500, çelik kelepçeleri sayesinde borunun dış yüzeyine sabitlenen bir akış ölçerdir. Hattı kesmeden uygulanan bu akış ölçüm yöntemi sayesinde tesisin farklı noktalarında test yapmak kolaydır. Ayrıca çok farklı boru çaplarında kolayca uygulama yapılabilir.

Arctic Paper Munkedals AB, Avrupa’nın kaplamasız yüksek kaliteli tasarım kâğıdı üreten önde gelen kuruluşlarından biridir. Şirketin Munkedal tesisinde iki kâğıt makinesi bulunuyor. Yaklaşık 335 çalışanıyla yılda yaklaşık 150.000 ton kâğıt üretimi gerçekleştiriliyor.

Arctic Paper’da üretim kalitesini koruyabilmek için farklı akış hatlarında hamur ve lif oranlarının ölçülmesi büyük önem taşıyor. Geleneksel yöntem, manyetik akış ölçerlerle ölçüm yapmak ve sonrasında akış ölçerin entegre edildiği prosesi doğrulamak üzerine kurulu.

“Geçmişte borunun dışından ve bir miktar su yardımıyla kelepçeli akış ölçerlerle ölçüm yapmayı denediğimizde işe yaramamıştı. Bunun nedeni büyük ölçüde hamur konsantrasyonu ve lif oranı nedeniyle sinyalin yeterince iletilememsidir. Üretimde pek çok noktada maksimum %4,5 konsantrasyona sahibiz.” diyor Stellan Carlsson.

DOĞRU AKIŞ ÖLÇÜMÜ
Prosonic Flow P500 ‘ün deneme süresinde Endress+Hauser İsviçre, Arctic Paper ile birlikte iki mühendis görevlendirdi. Mühendisler akış ölçeri dört farklı noktada iki gün boyunca test etti.

Farklı lif uzunlıklarına sahip sert ağaç (hardwood) ve yumuşak ağaç (softwood) hamurlarında testler gerçekleştirildi. Ayrıca dört ölçüm noktasından birinde akışta çalkantı oluşturan çamur (sludge) da kullanıldı. Hamur oranı çoğu durumda yaklaşık %4,5 seviyesindeydi ve düzensiz yapılar oluşturuyordu.

Yapılan çalışma sonunda, ultrasonik akış ölçerden alınan veriler, manyetik akış ölçerlerden elde edilen ölçümlerle dört ölçüm noktasının tamamında uyum içerisindeydi.

Stellan Carlsson şöyle diyor:

“Bu sonuçlara gerçekten şaşırdık.”

ULTRASONIK AKIŞ ÖLÇERLERLE DAHA FAZLA AVANTAJ
Prosonic Flow P, Arctic Paper’da üç aylık sürekli test sürecinin ardından Nisan 2022’de nihai olarak kuruldu ve bugün hâlâ kullanımda.

Tesis personeli, akış ne kadar zorlu olursa olsun, ürünün etkileyici performans gösterdiği belirtiliyor.

“Ultrasonik akış ölçeri karşılaştırmalı ölçümler yapmak ve manyetik akış ölçerlerimizi doğrulamak için kullanacağız. Ayrıca bir manyetik akış ölçer arızalanırsa, üretimi durdurmadan kelepçeli sistemle ölçüme devam edebileceğiz.”

Bir diğer önemli avantaj ise tesisin artık manyetik akış ölçer sayısını azaltabilme ihtimali. Çünkü tek bir ultrasonik akış ölçer birçok uygulamayı karşılayabiliyor.

Ayrıca bu yaklaşım yeni bir kullanım alanı da açıyor:

“Daha önce ölçüm yapamadığımız noktaralarda akışları artık kontrol etmeye başlayabiliriz. Hat dışından yapılan ölümler geleceğin çözümü olacak. Kurulumu kolay ve riski çok düşük. Şimdi önemli olan daha fazla uygulamada kendini kanıtlaması ve güvenilir olduğunu göstermesidir.”

— Stellan Carlsson
